सामान्य अनुप्रयोग

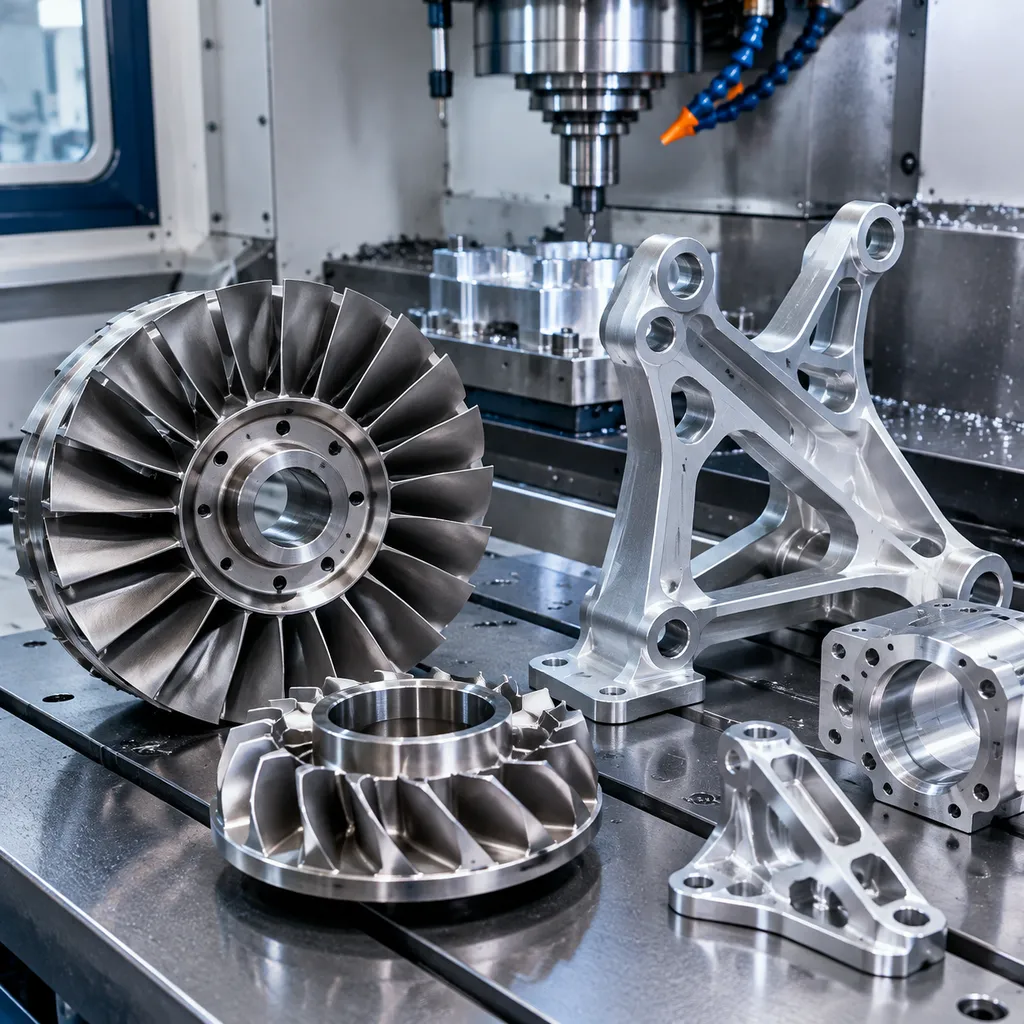

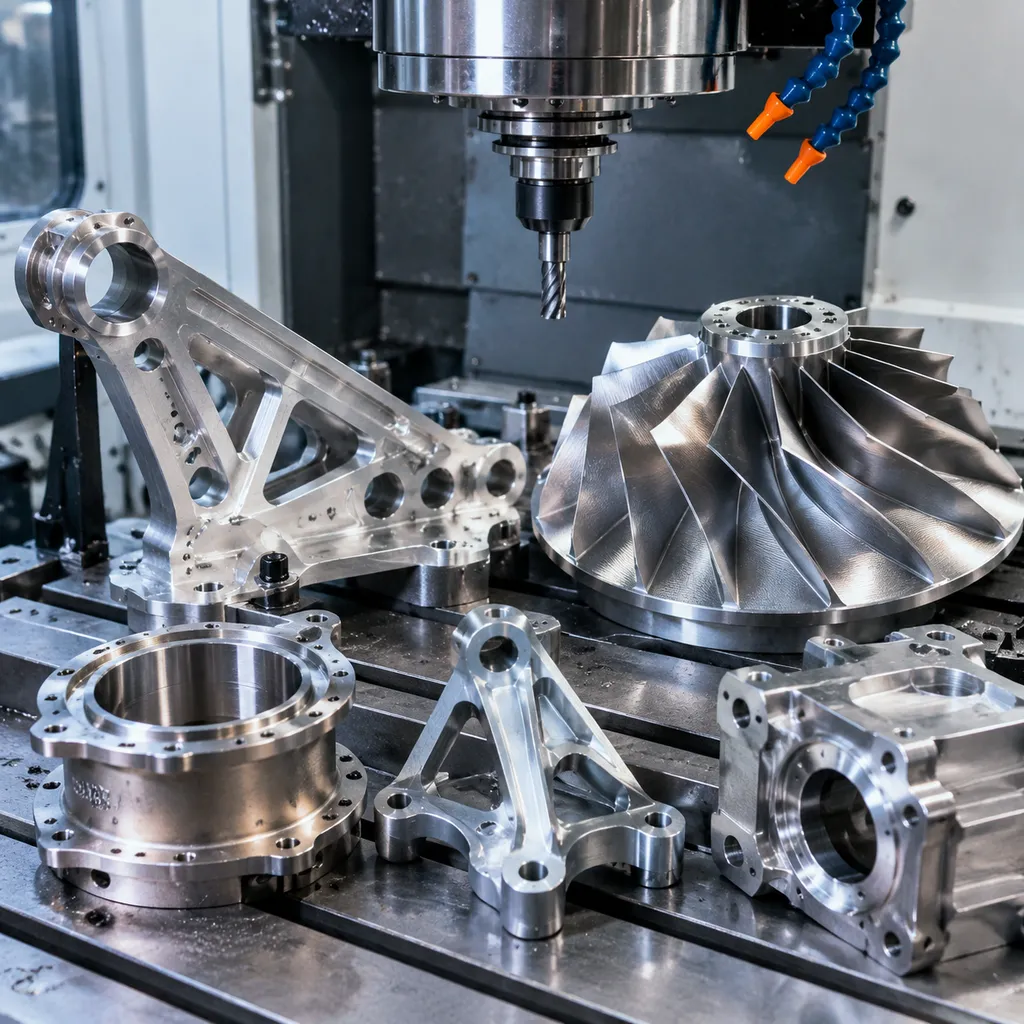

- ✓स्ट्रक्चरल ब्रैकेट, क्लिप और फ़िटिंग
- ✓एक्चुएटर और वाल्व हाउसिंग
- ✓इंजन और APU कंपोनेंट
- ✓एविओनिक्स एनक्लोज़र और हीट सिंक
- ✓ग्राउंड-सपोर्ट और टूलिंग फ़िक्स्चर
प्रक्रिया क्षमताएँ
- ✓CNC मिलिंग: जटिल ज्यामिति, पतली दीवारों और गहरे पॉकेट फ़ीचर के लिए 3-अक्ष, 4-अक्ष और 5-अक्ष मशीनिंग
- ✓CNC टर्निंग: कोसेंट्रिसिटी नियंत्रण के साथ बेलनाकार कंपोनेंट, थ्रेडेड फ़िटिंग और बुशिंग
- ✓5-अक्ष मशीनिंग: संयुक्त-कोण फ़ीचर और कॉन्टूर्ड सतहों की एकल-सेटअप मशीनिंग
- ✓वायर EDM: कठोर सामग्री और पतली वेब में प्रिसिजन कट, जहाँ पारंपरिक टूलिंग नहीं पहुँच सकती
- ✓सरफ़ेस ग्राइंडिंग: माउंटिंग सतहों और डेटम फ़ीचर के लिए फ़्लैटनेस और समानांतरता नियंत्रण
एयरोस्पेस CNC मशीनिंग सेवाएँ के लिए सामग्री
टाइटेनियम (Ti-6Al-4V), एल्युमीनियम 6061/7075, स्टेनलेस स्टील 303/304/316 और PEEK जैसे इंजीनियरिंग प्लास्टिक — शक्ति-भार अनुपात, संक्षारण प्रतिरोध और तापमान प्रदर्शन के लिए चयनित।
सामग्री चयन मार्गदर्शिका
टाइटेनियम Ti-6Al-4V अपने उच्च शक्ति-भार अनुपात और तापमान स्थिरता के कारण फ़्लाइट-क्रिटिकल स्ट्रक्चरल पार्ट्स के लिए डिफ़ॉल्ट विकल्प है। एल्युमीनियम 7075-T6 ब्रैकेट और हाउसिंग के लिए उत्कृष्ट मशीनेबिलिटी और फ़ैटिग शक्ति देता है, जहाँ वज़न मायने रखता है पर चरम गर्मी नहीं। स्टेनलेस स्टील 316L हाइड्रॉलिक और फ़्यूल-सिस्टम फ़िटिंग के लिए संक्षारण प्रतिरोध देता है। गैर-स्ट्रक्चरल एनक्लोज़र और इंसुलेटिंग कंपोनेंट के लिए PEEK और Ultem धातु के वज़न के केवल अंश पर विश्वसनीय प्रदर्शन देते हैं।
टॉलरेंस और परिशुद्धता
मानक टॉलरेंस ±0.1–0.2 mm (ISO 2768-m) अधिकांश एयरोस्पेस ब्रैकेट और हाउसिंग को कवर करता है। महत्वपूर्ण फ़ीचर पर ±0.05 mm तक के प्रिसिजन टॉलरेंस प्राप्य हैं — व्यवहार्यता और लागत की पुष्टि के लिए हम कोटेशन पर हर ड्रॉइंग की समीक्षा करते हैं। कड़े टॉलरेंस मशीनिंग समय और लागत बढ़ाते हैं, इसलिए हम सलाह देते हैं कि वे केवल कार्यात्मक रूप से महत्वपूर्ण डाइमेंशन पर निर्दिष्ट करें और इरादा GD&T से स्पष्ट रूप से संवादित करें।
ऑर्डर कैसे करें
एयरोस्पेस ख़रीद वर्कफ़्लो आपका 3D मॉडल (STEP या IGS अधिक पसंदीदा) और एक 2D ड्रॉइंग के साथ शुरू होता है जो टॉलरेंस, सरफ़ेस फ़िनिश और सामग्री ग्रेड निर्दिष्ट करे। हम ड्रॉइंग की निर्माण-योग्यता की समीक्षा करते हैं, चिंताएँ चिह्नित करते हैं, और सामान्यतः एक कार्य-दिवस के भीतर कोटेशन भेजते हैं। स्वीकृति के बाद उत्पादन नए पार्ट नंबरों पर फ़र्स्ट-आर्टिकल निरीक्षण से शुरू होता है, इसके बाद इन-प्रोसेस जाँचें और शिपमेंट से पहले अंतिम डायमेंशनल रिपोर्ट। दोहराए ऑर्डर के लिए स्वीकृत फ़र्स्ट-आर्टिकल रिपोर्ट ही सभी आगामी बैचों की गुणवत्ता आधार-रेखा बनती है।
गुणवत्ता और दस्तावेज़ीकरण
हर बैच पर इन-हाउस डायमेंशनल निरीक्षण; सामग्री प्रमाणपत्र और फ़र्स्ट-आर्टिकल निरीक्षण रिपोर्ट अनुरोध पर उपलब्ध। एयरोस्पेस-विशिष्ट प्रमाणन पर मामला-दर-मामला चर्चा की जा सकती है।
सामग्री अनुसार CNC मशीन्ड पार्ट्स
संबंधित उद्योग
पूर्ण मशीनिंग क्षमताएँ
प्रक्रियाओं, फ़िनिश और टॉलरेंस की पूरी श्रेणी हमारे CNC मशीनिंग सेवाएँ पेज पर देखें।
अक्सर पूछे जाने वाले प्रश्न
क्या आप टाइटेनियम जैसी एयरोस्पेस-ग्रेड सामग्री पर मशीनिंग कर सकते हैं?
हाँ। टाइटेनियम Ti-6Al-4V, एल्युमीनियम 7075 और स्टेनलेस स्टील हमारी मानक सामग्री श्रेणी में हैं। टाइट-टॉलरेंस माँगें कोटेशन पर आपकी ड्रॉइंग के आधार पर समीक्षित होती हैं।
एयरोस्पेस पार्ट्स के साथ कौन-सा दस्तावेज़ीकरण मिलता है?
हर बैच डायमेंशनल निरीक्षण रिपोर्ट के साथ भेजी जाती है। सामग्री प्रमाणपत्र और फ़र्स्ट-आर्टिकल निरीक्षण रिपोर्ट अनुरोध पर उपलब्ध हैं — कोटेशन माँगते समय अपनी आवश्यकताएँ बताएँ।
टाइटेनियम एयरोस्पेस कंपोनेंट पर आप कितना टॉलरेंस बनाए रख सकते हैं?
गैर-महत्वपूर्ण फ़ीचर के लिए मानक टॉलरेंस ±0.1 mm सामान्य है। पार्ट ज्यामिति और फ़ीचर एक्सेस के अनुसार महत्वपूर्ण डाइमेंशन पर ±0.05 mm तक प्रिसिजन टॉलरेंस प्राप्य हैं। और कड़े टॉलरेंस कोटेशन पर मामला-दर-मामला समीक्षित होते हैं।
क्या आप प्रोटोटाइप और उत्पादन दोनों एयरोस्पेस ऑर्डर संभालते हैं?
हाँ। प्रोटोटाइप के लिए कोई न्यूनतम ऑर्डर मात्रा नहीं है। डिज़ाइन स्वीकृत होने पर वही वर्कफ़्लो एकरूप निरीक्षण दस्तावेज़ीकरण के साथ दोहराने योग्य निम्न और मध्यम-मात्रा उत्पादन बैचों तक बढ़ता है।
क्या आप एयरोस्पेस ड्रॉइंग पर DFM फ़ीडबैक देते हैं?
हाँ। हर कोटेशन में DFM फ़ीडबैक शामिल है जो ऐसे फ़ीचर चिह्नित करता है जो लागत या जोखिम बढ़ा सकते हैं — जैसे पतली दीवारें, गहरे पॉकेट, कड़े आंतरिक रेडियस या पहुँच से बाहर के टॉलरेंस कॉलआउट। इससे उत्पादन प्रतिबद्ध करने से पहले डिज़ाइन अनुकूलित करने में मदद मिलती है।
एयरोस्पेस पार्ट ड्रॉइंग के लिए आप कौन-से फ़ाइल फ़ॉर्मैट स्वीकार करते हैं?
STEP, STP, IGS, DWG और DXF फ़ाइलें स्वीकार की जाती हैं। 3D मॉडल (STEP/IGS) पसंद किए जाते हैं क्योंकि वे व्याख्या त्रुटियाँ घटाते हैं, जबकि GD&T कॉलआउट वाली 2D ड्रॉइंग टॉलरेंस और फ़िनिश विनिर्देश देती है।
एयरोस्पेस पार्ट्स की सरफ़ेस फ़िनिश आवश्यकताएँ आप कैसे संभालते हैं?
एनोडाइज़िंग (टाइप II और टाइप III हार्ड कोट), पैसिवेशन, पॉलिशिंग और बीड ब्लास्टिंग एयरोस्पेस कंपोनेंट के लिए सामान्य अनुरोध हैं। सरफ़ेस फ़िनिश आपके ड्रॉइंग कॉलआउट और सामग्री चयन के आधार पर कोट की जाती है। लागू फ़िनिश के प्रमाणपत्र अनुरोध पर दिए जा सकते हैं।
